	Gleitlager mit Stahlrücken und POM-Beschichtung

Das Verbundmaterial entspricht der DIN 1494 und hat drei unterschiedliche Schichten. Die Schmiertaschen in der Lauffläche speichern das Fett für einen längeren zuverlässigen Schmierzustand. Beim Einbau ist eine Fettbefüllung erforderlich (Initialschmierung). Diese Lager müssen zwar nicht nachgeschmiert werden, jedoch kann die Lebensdauer erhöht werden, wenn ständig oder in Intervallen die Fettschmierung durch die vorhandene Schmierbohrung vorgenommen wird. Für die Schmierung eignet sich vorzugsweise lithiumverseiftes Fett. Schmiermittel auf der Basis MoS2 oder Graphit sind nicht zu empfehlen.


	Zylinderlager

D1	D2	verschiedene Längen
8	10	10
10	12	10 - 15 - 20
12	14	10 - 12 - 15 - 20
14	16	15 - 20 - 25
15	17	15 - 20 - 25
16	18	15 - 20 - 25
18	20	15 - 20 - 25
20	23	15 - 20 - 25 - 30
22	25	15 - 20 - 25
24	27	15 - 20 - 25 - 30
25	28	15 - 20 - 25 - 30
28	32	20 - 30
30	34	20 - 25 - 30 - 40
32	36	25 - 30 - 40
35	39	20 - 30 - 35 - 40 - 50
40	44	20 - 30 - 40 - 50
45	50	20 - 30 - 40 - 45 - 50
50	55	30 - 40 - 50 - 55 - 60
55	60	30 - 40 - 50 - 60
60	65	30 - 40 - 50 - 60
65	70	40 - 50 - 60
70	75	40 - 50 - 70 - 80
75	80	40 - 60 - 80
80	85	40 - 60 - 80
85	90	40 - 60 - 80
90	95	40 - 60 - 80 - 90
100	105	50 - 80 - 95
105	110	60 - 80 - 95 - 110
110	115	60 - 80 - 95 - 110
120	125	60 - 80 - 110
125	130	60 - 110
130	135	50 - 60 - 80 - 100
140	145	50 - 60 - 80 - 100
150	155	50 - 60 - 80 - 100
160	165	50 - 60 - 80 - 100
170	175	50 - 80 - 100
180	185	50 - 60 - 80 - 100
190	195	50 - 60 - 80 - 100 - 120
200	205	50 - 60 - 80 - 100 - 120
220	225	50 - 60 - 80 - 100 - 120
240	245	50 - 60 - 80 - 100 - 120
250	255	50 - 60 - 80 - 100 - 120
260	265	50 - 60 - 80 - 100 - 120
280	285	50 - 60 - 80 - 100 - 120
300	305	50 - 60 - 80 - 100 - 120

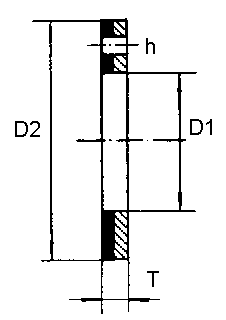

	Anlaufscheiben

D1	D2	T	h
10	20	1,5	1,5
12	24	1,5	1,5
14	26	1,5	2
16	30	1,5	2
18	32	1,5	2
20	36	1,5	3
22	38	1,5	3
24	42	1,5	3
26	44	1,5	3
28	48	1,5	4
32	54	1,5	4
38	62	1,5	4
42	66	1,5	4
48	74	2	4
52	78	2	4
62	90	2	4




		Bandstreifen

Länge	Breite	Dicke
500	125	1,0
500	125	1,5
500	150	2,0
500	150	2,5
